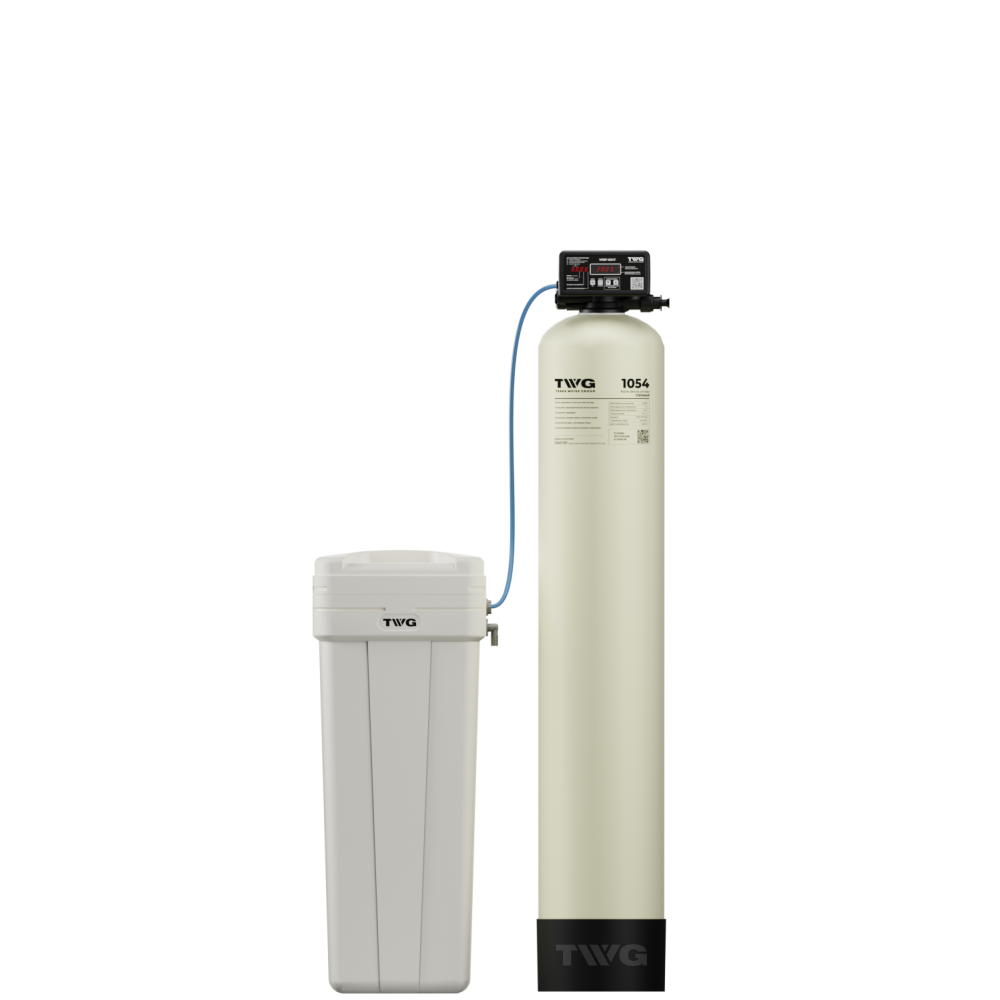

TWG 1054-VR5D-034VB без фильтрующей загрузки

ОПИСАНИЕ

Коттеджная система очистки воды TWG 1054-VR5D-034VB предназначена исключительно для частного использования в целях очистки (доочистки) воды из допущенных к использованию подземных и централизованных источников водоснабжения для бытовых и технических нужд в автоматическом режиме.

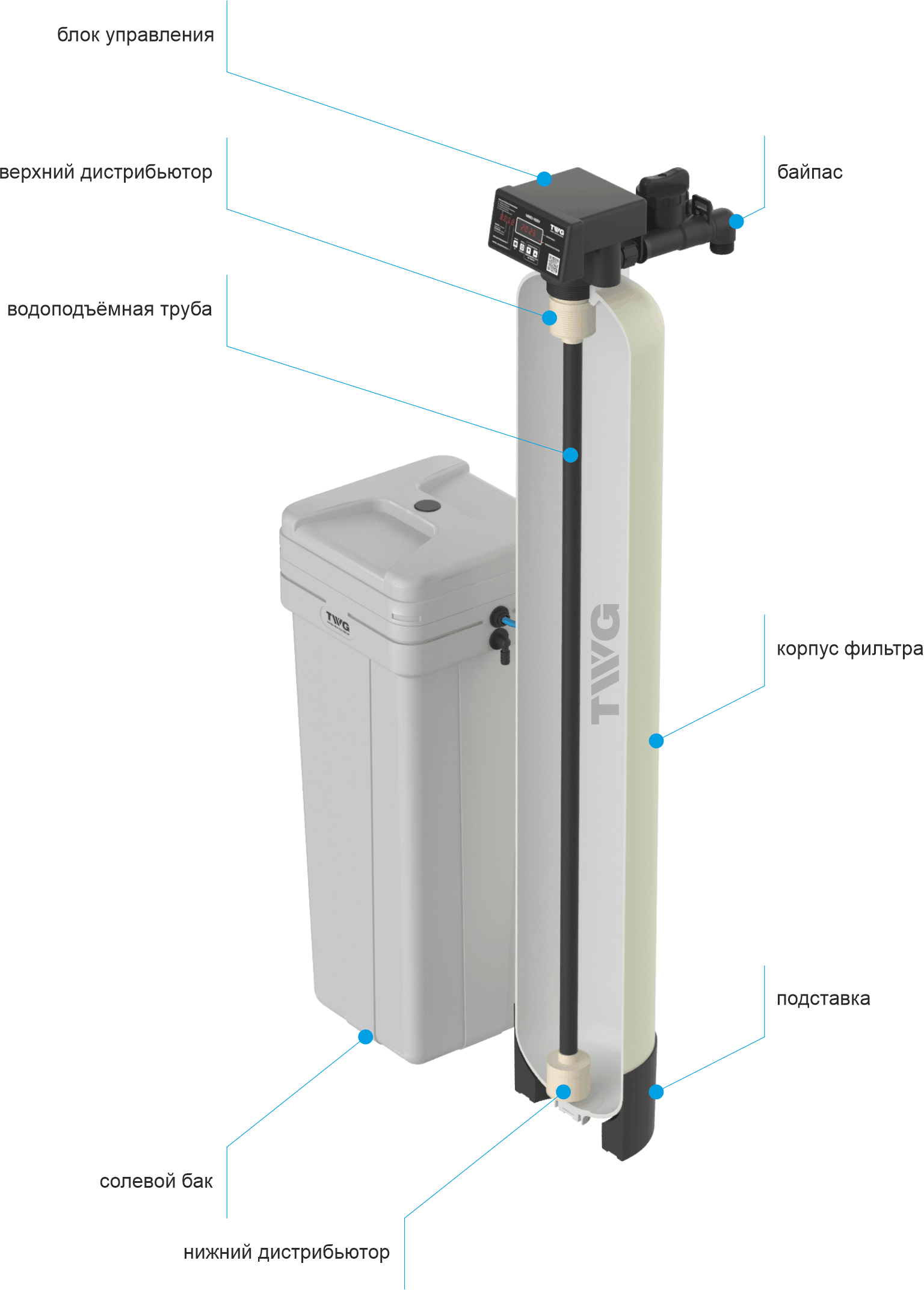

Принцип работы системы очистки воды TWG 1054-VR5D-034VB основан на протекании воды через слой фильтрующей загрузки, которая подбирается под конкретную задачу на основании анализа воды и исходных данных. При этом по мере загрязнения фильтрующей загрузки происходит её регенерация (восстановление её свойств). Регенерация осуществляется в автоматическом режиме за счёт взрыхления и подачи раствора таблетированной соли. В процессе регенерации задержанные загрязнения вымываются из фильтрующей загрузки вместе с потоком сбрасываемой в дренаж воды.

В базовом комплекте система очистки воды TWG 1054-VR5D-034VB поставляется без фильтрующей загрузки. Фильтрующие загрузки Экобрайт УМЯГЧЕНИЕ и Экобрайт КОМПЛЕКС подбираются по анализу воды для конкретной задачи (под объект), что позволяет решить достаточно широкий спектр задач по очистке воды с максимальной эффективностью и экономичностью.

Гибкие настройки каждого цикла регенерации блоков управления, эргономика и высокая надёжность элементной базы позволяют управлять процессом очистки воды с максимальным комфортом для потребителей.

БАЙПАС

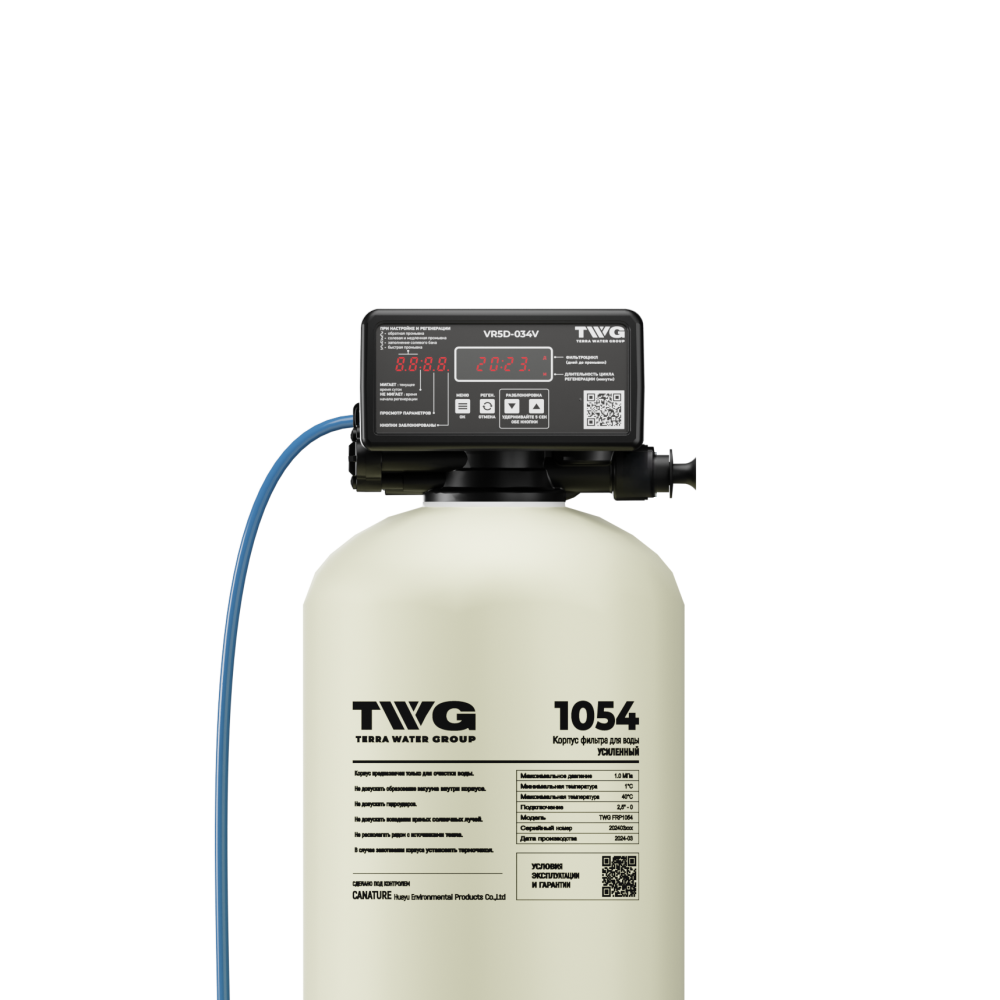

Интегрированный в блок управления байпас TWG BP-034 расширяет базовый функционал блоков управления TWG VR5D-034V:

• ускоряет монтаж оборудования,
• сокращает расходы на монтаж (работы + материалы),
• оборудование с байпасом выглядит компактнее и эстетичнее в сравнении с классической схемой обвязки,позволяет в процессе эксплуатации регулировать подмес, тем самым оптимизируя жёсткость очищенной воды и расход таблетированной соли,
• позволяет проводить обслуживание и длительные ремонты оборудования без прекращения подачи воды потребителям,
• при обвязке заменяет (минимум):

  - 3 крана с разборным соединением 3/4” (d25/d32)

  - 2 тройника 3/4” (d25/d32)

  - 2 уголка 3/4” (d25/d32)

  - трубопровод 50 см 3/4” (d25/d32)

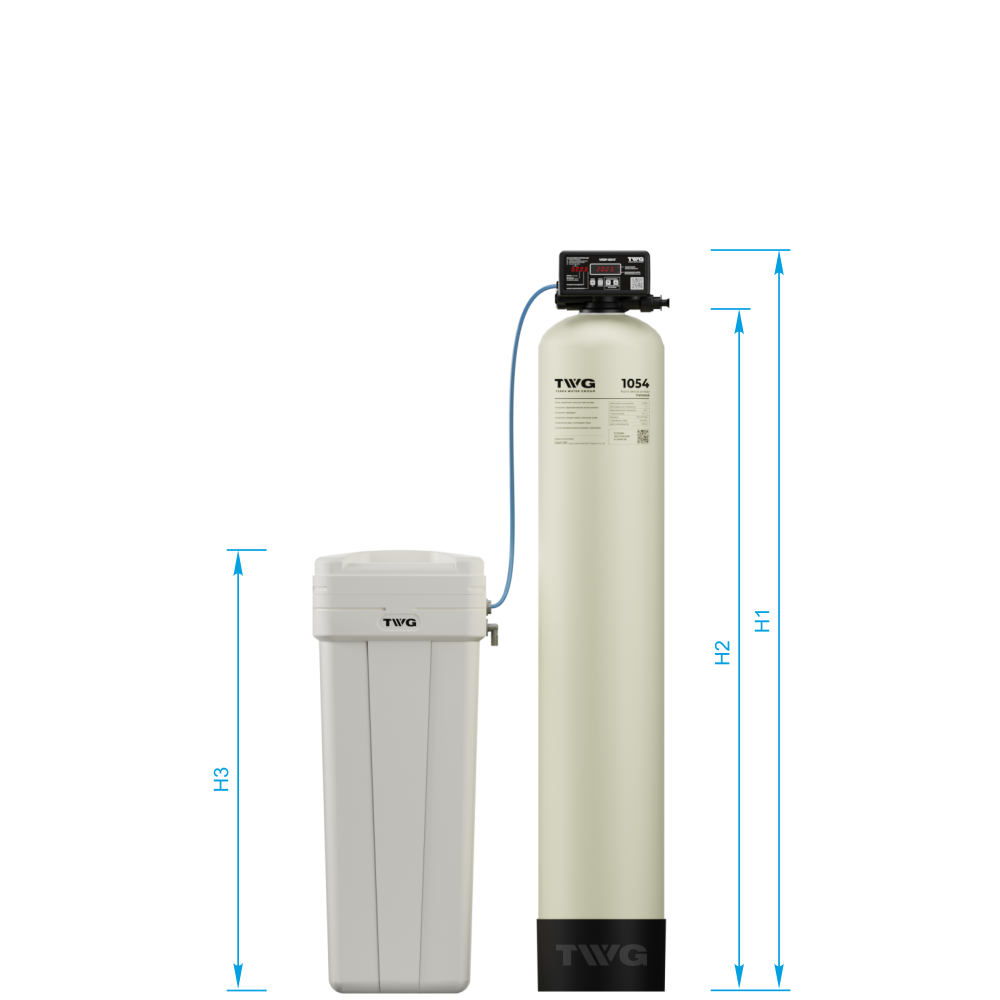

РАЗМЕРЫ

БЕЗ БАЙПАСА С БАЙПАСОМ

МОДЕЛЬ

системы очистки воды

Размеры (допускаются отклонения), см

L

W

H1

H2

H3

S1

S2

D

TWG 0844-VR5D-034V

TWG 0844-VR5D-034VB

60

25

31

124

112

88

34

34

21

TWG 1054-VR5D-034V

TWG 1054-VR5D-034VB

65

28

40

152

139

88

34

34

27

TWG 1252-VR5D-034V

TWG 1252-VR5D-034VB

70

31

43

147

134

88

34

34

32

КОЛИЧЕСТВО ФИЛЬТРУЮЩЕЙ ЗАГРУЗКИ:

Экобрайт ФИЛЬТРУЮЩАЯ ЗАГРУЗКА

12,5 л (1 ведра/мешка)

Экобрайт ПОДЛОЖКА верх

2,75 л (1 ведро/мешок)

Экобрайт ПОДЛОЖКА низ

2,75 л (1 ведра/мешка)

* подбор фильтрующей загрузки осуществляется на основании анализа воды для конкретной задачи (под объект) ПОДБОР ФИЛЬТРУЮЩИХ ЗАГРУЗОК

НАИМЕНОВАНИЕ

ЧТО УДАЛЯЕТ

ЖО

Fe

Mn

H2S

ПМО

ПМО+

ОМЧ

Экобрайт УМЯГЧЕНИЕ

Экобрайт КОМПЛЕКС Стандарт

Экобрайт КОМПЛЕКС Стандарт Б

Экобрайт КОМПЛЕКС Органик

Экобрайт КОМПЛЕКС Органик Б

Экобрайт КОМПЛЕКС Органик Плюс

Экобрайт КОМПЛЕКС Органик Плюс Б

ПДК

Жо

жёсткость

≤ 7,0 мг-экв/л

Fe

железо

≤ 0,3 мг/л

Mn марганец ≤ 0,1 мг/л

H2S

сероводород

≤ 0,03 мг/л

Cl2

хлор свободный

≤ 0,1 мг/л

ПМО

перманганатная окисляемость не более 8 мгО2/л

≤ 5,0 мгО2/л

ПМО+

перманганатная окисляемость не более 18 мгО2/л

≤ 5,0 мгО2/л

ОМЧ

общее микробное число

≤ 50 КОЕ/мл

ПРОИЗВОДИТЕЛЬНОСТЬ

экобрайт

КОМПЛЕКС

экобрайт

УМЯГЧЕНИЕ

Производительность номинальная, м3/ч (не более)

QНОМ

1,0

1,3

Производительность пиковая, м3/ч (не более)

QПИК

1,3

1,9

Сброс при регенерации, м3/ч (не более)

QСБРОС

0,6

Количество соли на одну регенерацию,кг (не менее)

MNaCl

3,8 Пропускная способность блока управления, м3/ч (не более)* - при фильтрации при ∆P = 1.0 атм QБУ МАКС 1,9 - при промывке (сброс) QБУ СБРОС 0,9 * указана для новой незагрязненной системы без фильтрующей загрузки ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Регенерация

по расходу

Подача реагента

нисходящая

Рабочая температура воды

5 … 40ОС

Подключение вход/выход

¾'рв

Подключение сброс

¾”рн или штуцер 14мм

Электропитание блока питания

100–240 VAC, 50Гц

Электропитание блока управления

12 VDC 1,5A

Возможность подключения байпаса TWG BP-034

есть
