TWG 1054-VR5D-100VB КОМПЛЕКС Стандарт Б

ОПИСАНИЕ

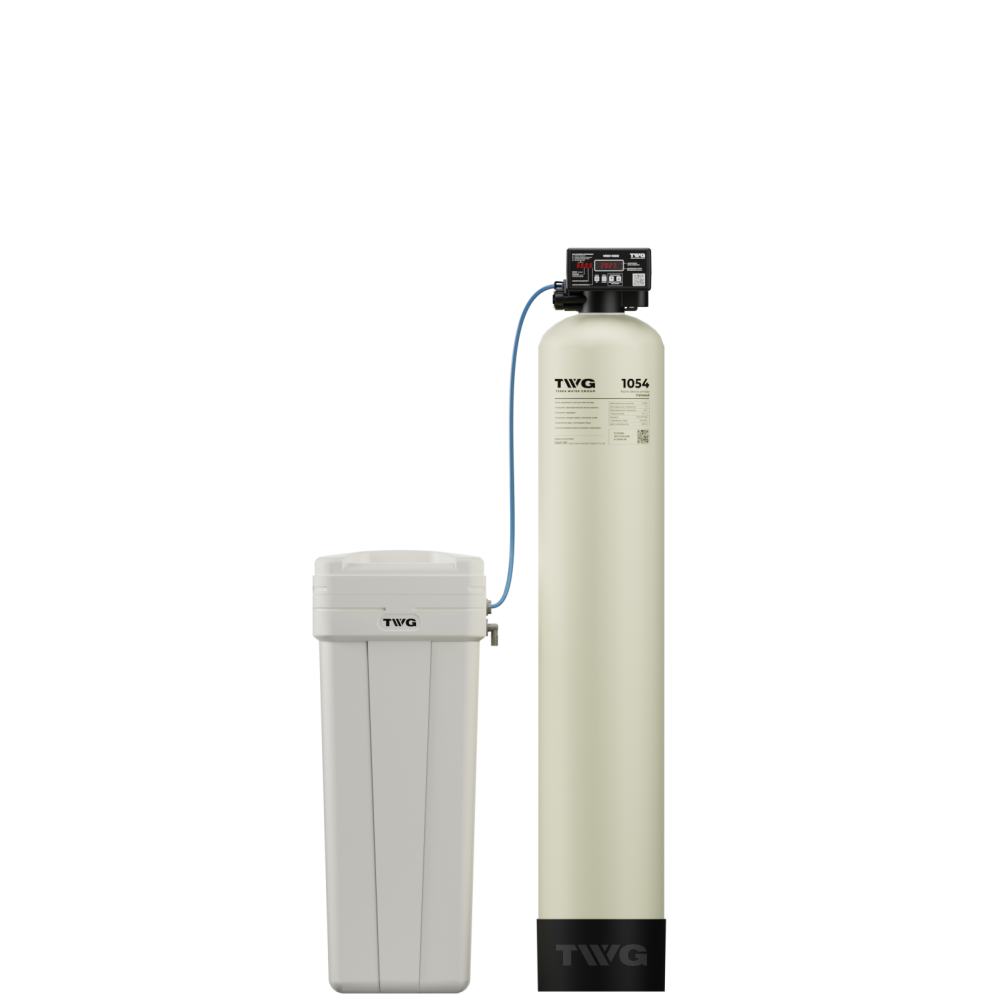

Коттеджная система очистки воды TWG 1054-VR5D-100VB КОМПЛЕКС Стандарт Б предназначена исключительно для частного использования в целях очистки (доочистки) воды из допущенных к использованию подземных и централизованных источников водоснабжения для бытовых и технических нужд в автоматическом режиме.

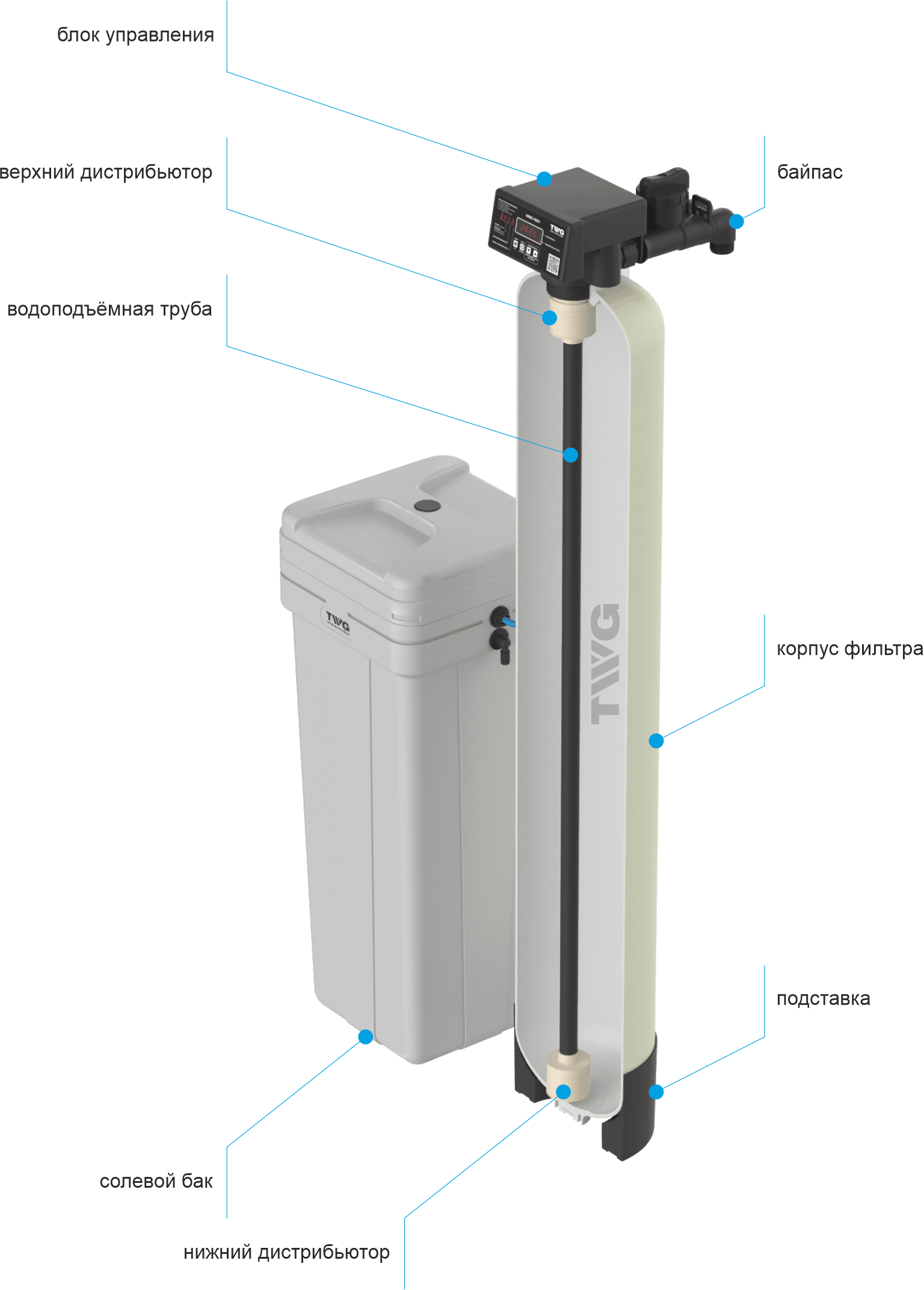

Принцип работы системы очистки воды TWG 1054-VR5D-100VB КОМПЛЕКС Стандарт Боснован на протекании воды через слой фильтрующей загрузки Экобрайт КОМПЛЕКС Стандарт Б. При этом по мере загрязнения фильтрующей загрузки происходит её регенерация (восстановление её свойств). Регенерация осуществляется в автоматическом режиме за счёт взрыхления и подачи раствора таблетированной соли.

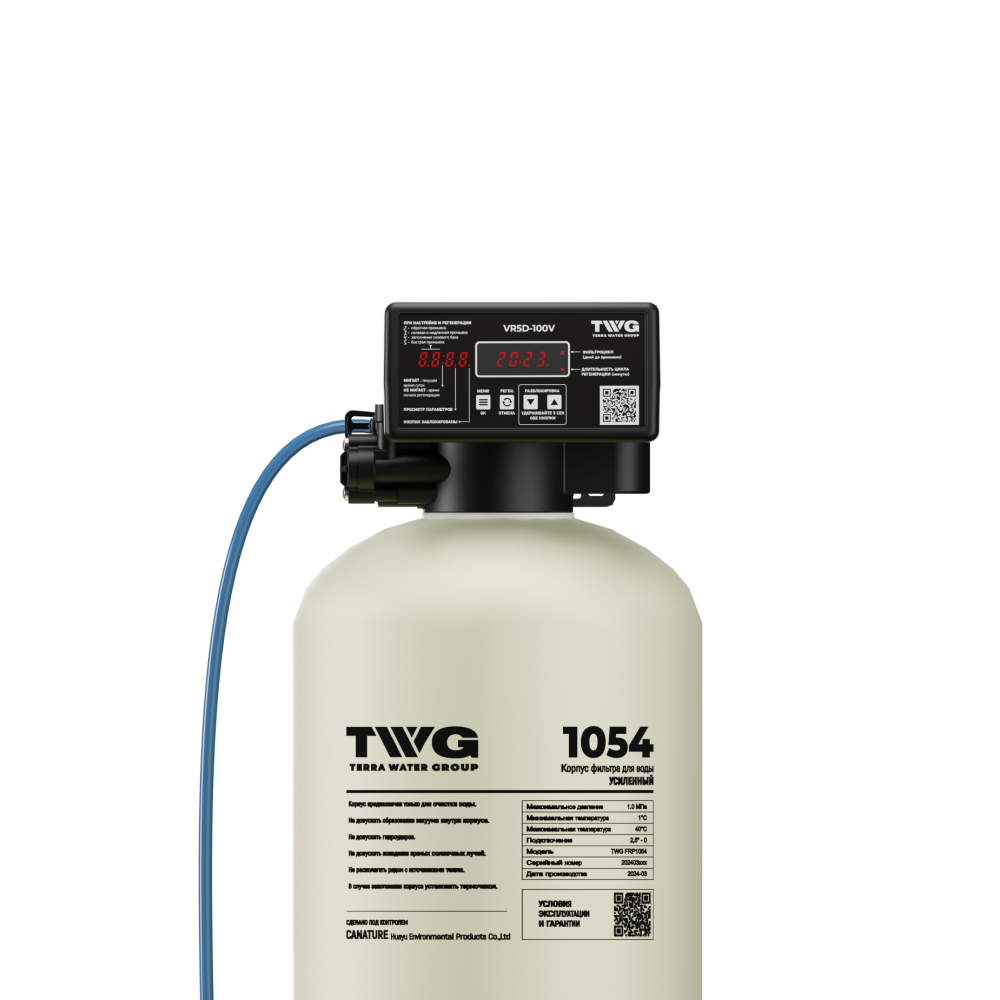

Автоматизация процесса регенерации обеспечивается за счёт работы 5-циклового блока управления TWG VR5D-100V по запрограммированному алгоритму с привязкой к расходу воды. В процессе регенерации задержанные загрязнения вымываются из фильтрующей загрузки вместе с потоком сбрасываемой в дренаж воды. Гибкие настройки каждого цикла регенерации блока управления, эргономика и высокая надёжность элементной базы позволяют управлять процессом очистки воды с максимальным комфортом для потребителей.

Удаляет соли жёсткости, железо (растворённое и окисленное), марганец растворённый, алюминий, радионуклиды, тяжёлые металлы, аммиак, сероводород (в т.ч. запах сероводорода), снижает мутность (обусловленную содержанием железа) с помощью фильтрующей загрузки комплексного действия ВСЁ-В-ОДНОМ пищевого класса Экобрайт КОМПЛЕКС Стандарт Б. В отличие от аналогов, она устойчива к окислам металлов и не накапливает сероводород (с последующим выбросом накопленного в воду). Ожидаемая частота замены фильтрующей загрузки – один раз в 5…10 лет (у большинства аналогов фактический срок службы составляет около 3 лет).

Система очистки воды TWG 1054-VR5D-100VB КОМПЛЕКС Стандарт Б поставляется с фильтрующей загрузкой в следующем составе:

Экобрайт КОМПЛЕКС Стандарт Б

37,5 л (3 ведра/мешка)

Экобрайт ПОДЛОЖКА верх

2,75 л (1 ведро/мешок)

Экобрайт ПОДЛОЖКА низ

5,50 л (2 ведра/мешка)

Номинальная производительность

QНОМ

≤ 1,0 м3/ч

Пиковая производительность

QПИК

≤ 1,3 м3/ч

Сброс при регенерации

QСБРОС

≤ 0,6 м3/ч

Полный фильтроцикл при ЖО = 7,0 мг-экв/л

VФЦ

≤ 5,8 м3/ч

Количество соли на одну регенерацию

MNaCl

≥ 3,8 кг

Рекомендуемое рабочее давление РРАБ 3,0 ... 5,0 атм

БАЙПАС

Интегрированный в блок управления байпас TWG BP-100 расширяет базовый функционал блоков управления TWG VR5D-100V:

• ускоряет монтаж оборудования,
• сокращает расходы на монтаж (работы + материалы),
• оборудование с байпасом выглядит компактнее и эстетичнее в сравнении с классической схемой обвязки,позволяет в процессе эксплуатации регулировать подмес, тем самым оптимизируя жёсткость очищенной воды и расход таблетированной соли,
• позволяет проводить обслуживание и длительные ремонты оборудования без прекращения подачи воды потребителям,
• при обвязке заменяет (минимум):

  - 3 крана с разборным соединением 3/4” или 1' (d25/d32)

  - 2 тройника 3/4” или 1' (d25/d32)

  - 2 уголка 3/4” или 1' (d25/d32)

  - трубопровод 50 см 3/4” или 1' (d25/d32)

РАЗМЕРЫ

БЕЗ БАЙПАСА С БАЙПАСОМ

МОДЕЛЬ

системы очистки воды

Размеры (допускаются отклонения), см

L

W

H1

H2

H3

S1

S2

D

TWG 1054-VR5D-100V

TWG 1054-VR5D-100VB

65

28

40

152

139

88

34

34

27

TWG 1252-VR5D-100V

TWG 1252-VR5D-100VB

70

31

43

147

134

88

34

34

32

TWG 1354-VR5D-100V

TWG 1354-VR5D-100VB

73

32

44

153

140

88

34

34

34

TWG 1465-VR5D-100V

TWG 1465-VR5D-100VB

100

34

46

182 167 91 58 36 37

TWG 1665-VR5D-100V

TWG 1665-VR5D-100VB

110 36

48

182 167 91 58 36 42

СРАВНЕНИЕ ФИЛЬТРУЮЩИХ ЗАГРУЗОК

НАИМЕНОВАНИЕ

ЧТО УДАЛЯЕТ

ЖО

Fe

Mn

H2S

ПМО

ПМО+

ОМЧ

Экобрайт УМЯГЧЕНИЕ

Экобрайт КОМПЛЕКС Стандарт

Экобрайт КОМПЛЕКС Стандарт Б

Экобрайт КОМПЛЕКС Органик

Экобрайт КОМПЛЕКС Органик Б

Экобрайт КОМПЛЕКС Органик Плюс

Экобрайт КОМПЛЕКС Органик Плюс Б

ПДК

Жо

жёсткость

≤ 7,0 мг-экв/л

Fe

железо

≤ 0,3 мг/л

Mn

марганец

≤ 0,1 мг/л

H2S

сероводород

≤ 0,03 мг/л

Cl2

хлор свободный

≤ 0,1 мг/л

ПМО

перманганатная окисляемость не более 8 мгО2/л

≤ 5,0 мгО2/л

ПМО+

перманганатная окисляемость не более 18 мгО2/л

≤ 5,0 мгО2/л

ОМЧ

общее микробное число

≤ 50 КОЕ/мл

ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Регенерация

по расходу

Подача реагента

нисходящая

Рабочая температура воды

5 … 40ОС

Подключение вход/выход

1'рв

Подключение сброс

¾”рн или штуцер 14мм

Электропитание блока питания

100–240 VAC, 50Гц

Электропитание блока управления

12 VDC 1,5A

Возможность подключения байпаса TWG BP-100

есть
