TWG 1054-VR5D-034VB КОМПЛЕКС Органик Плюс Б

ОПИСАНИЕ

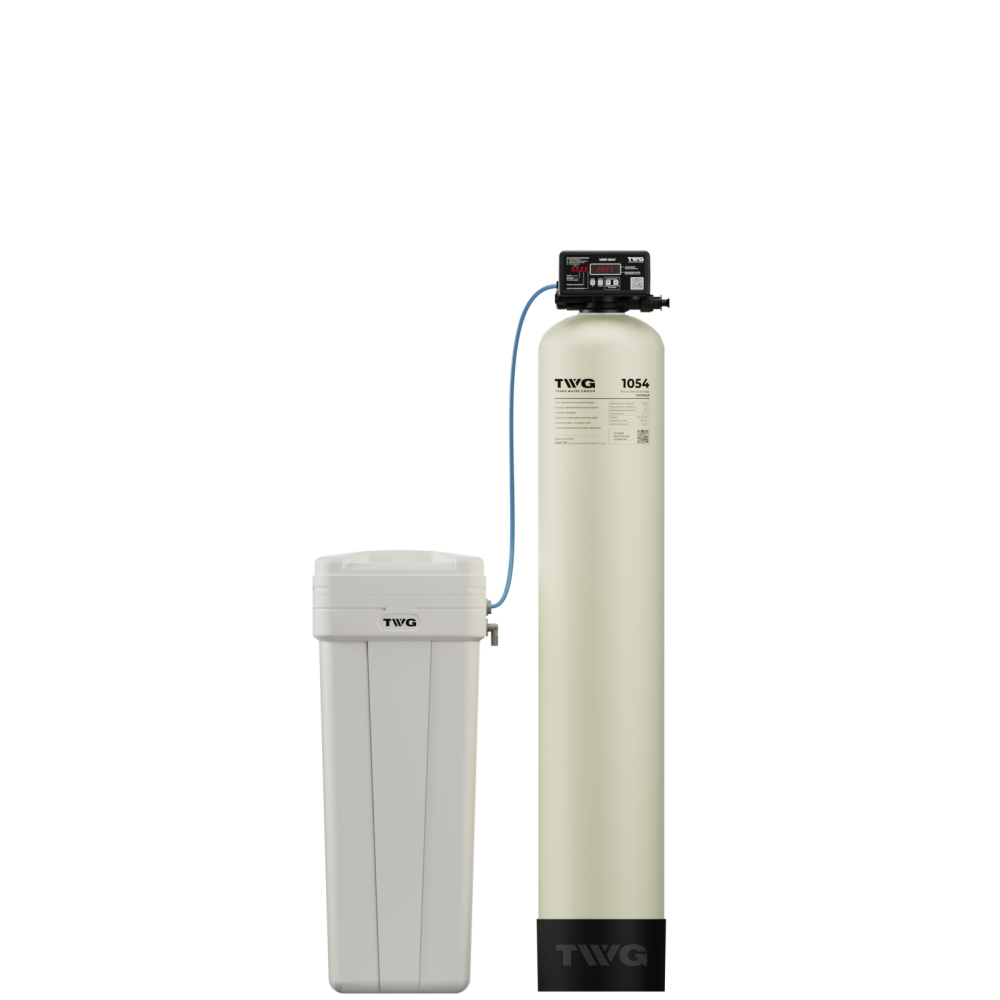

Коттеджная система очистки воды TWG 0844-VR5D-034VB КОМПЛЕКС Органик Плюс Б предназначена исключительно для частного использования в целях очистки (доочистки) воды из допущенных к использованию подземных и централизованных источников водоснабжения для бытовых и технических нужд в автоматическом режиме.

Принцип работы системы очистки воды TWG 0844-VR5D-034VB КОМПЛЕКС Органик Плюс Б основан на протекании воды через слой фильтрующей загрузки Экобрайт КОМПЛЕКС Стандарт. При этом по мере загрязнения фильтрующей загрузки происходит её регенерация (восстановление её свойств). Регенерация осуществляется в автоматическом режиме за счёт взрыхления и подачи раствора таблетированной соли.

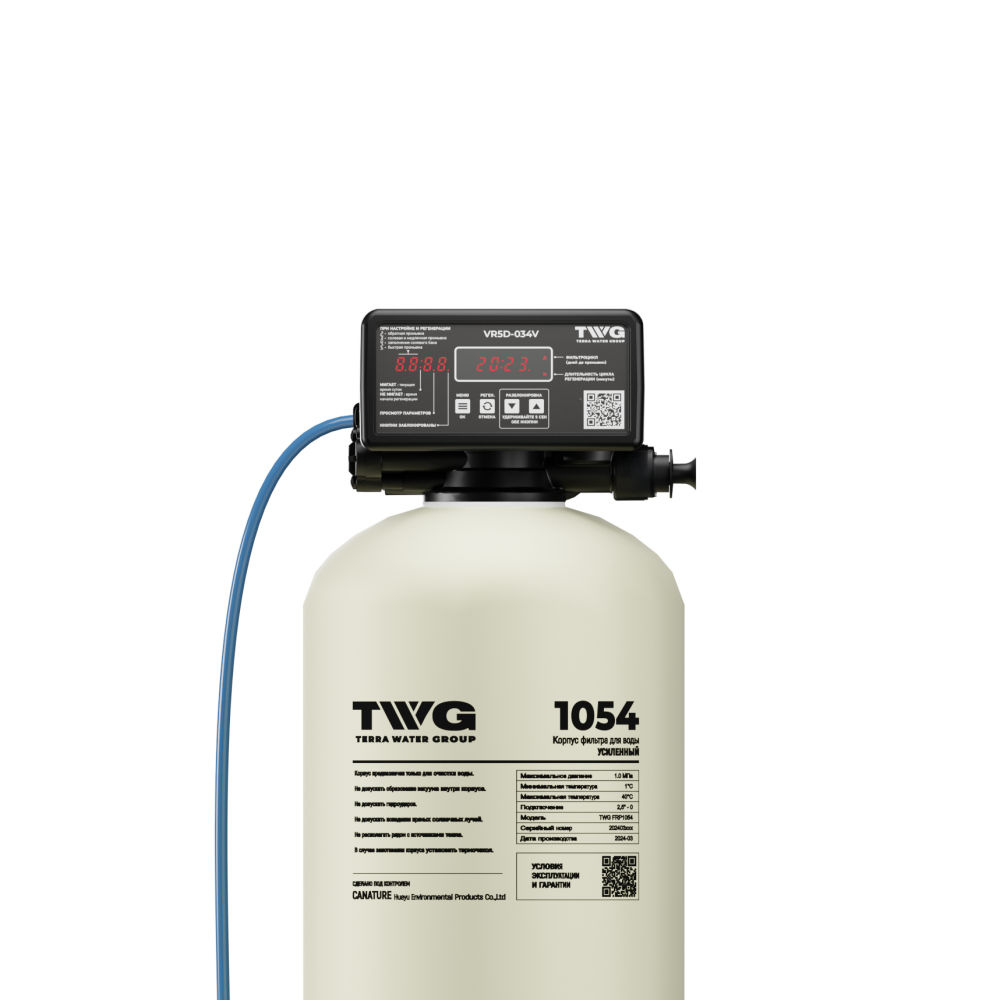

Автоматизация процесса регенерации обеспечивается за счёт работы 5-циклового блока управления TWG VR5D-034VB по запрограммированному алгоритму с привязкой к расходу воды. В процессе регенерации задержанные загрязнения вымываются из фильтрующей загрузки вместе с потоком сбрасываемой в дренаж воды. Гибкие настройки каждого цикла регенерации блока управления, эргономика и высокая надёжность элементной базы позволяют управлять процессом очистки воды с максимальным комфортом для потребителей.

Удаляет соли жёсткости, железо (растворённое и окисленное), марганец растворённый, алюминий, радионуклиды, тяжёлые металлы, аммиак, сероводород (в т.ч. запах сероводорода), снижает мутность (обусловленную содержанием железа) с помощью фильтрующей загрузки комплексного действия ВСЁ-В-ОДНОМ пищевого класса Экобрайт КОМПЛЕКС Стандарт. В отличие от аналогов, она устойчива к окислам металлов и не накапливает сероводород (с последующим выбросом накопленного в воду). Ожидаемая частота замены фильтрующей загрузки – один раз в 5…10 лет (у большинства аналогов фактический срок службы составляет около 3 лет).

Система очистки воды TWG 0844-VR5D-034VB КОМПЛЕКС Органик Плюс Бпоставляется с фильтрующей загрузкой в следующем составе:

Экобрайт КОМПЛЕКС Органик Плюс Б

12,5 л (1 ведра/мешка)

Экобрайт ПОДЛОЖКА верх

2,75 л (1 ведро/мешок)

Экобрайт ПОДЛОЖКА низ

2,75 л (1 ведра/мешка)

Номинальная производительность

QНОМ

≤ 0,7 м3/ч

Пиковая производительность

QПИК

≤ 0,8 м3/ч

Сброс при регенерации

QСБРОС

≤ 0,4 м3/ч

Полный фильтроцикл при ЖО = 7,0 мг-экв/л

VФЦ

≤ 0,8 м3

Количество соли на одну регенерацию

MNaCl

≥ 1,3 кг

Рекомендуемое рабочее давление РРАБ 3,0 ... 5,0 атм

БАЙПАС

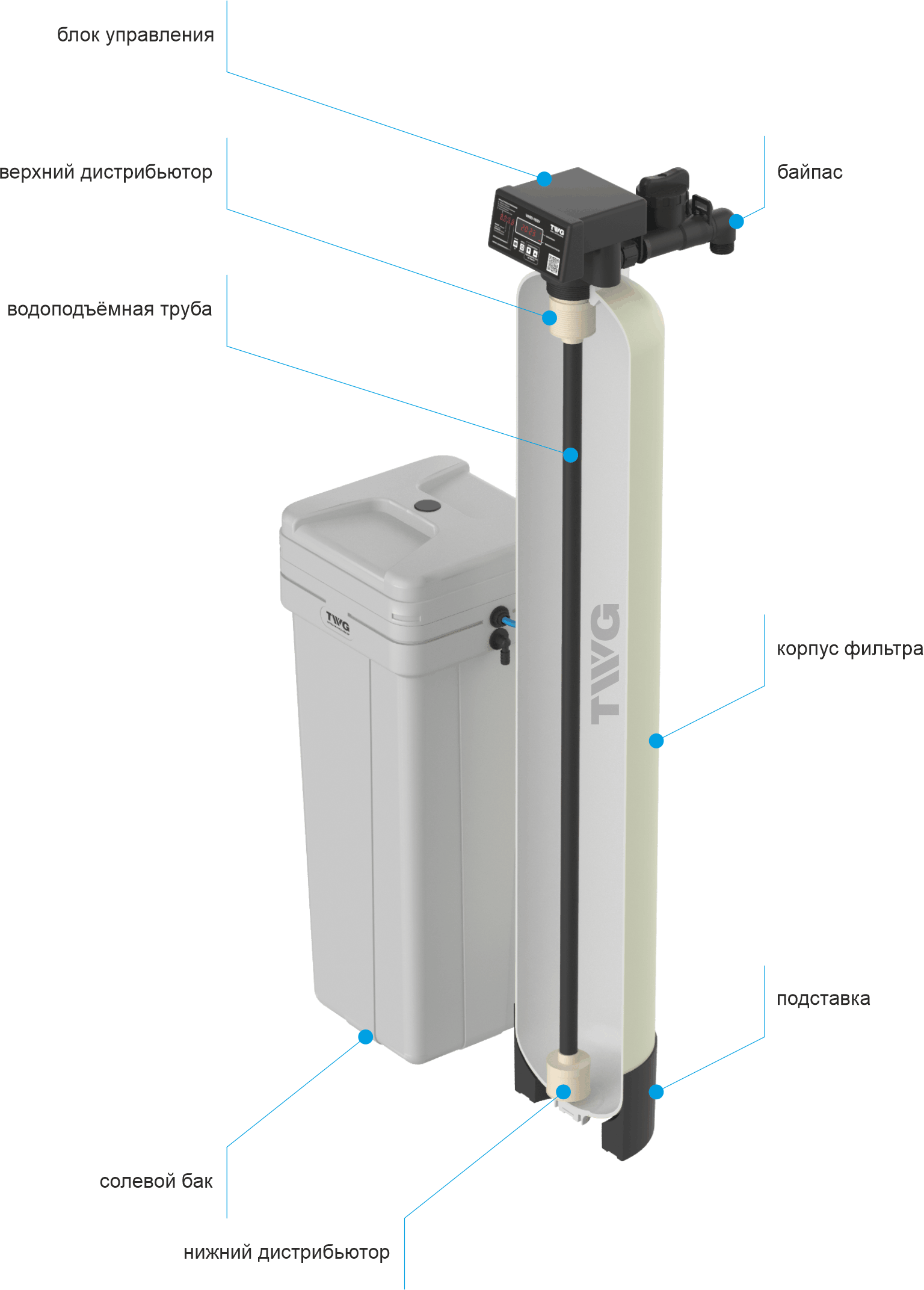

Интегрированный в блок управления байпас TWG BP-034 расширяет базовый функционал блоков управления TWG VR5D-034V:

• ускоряет монтаж оборудования,
• сокращает расходы на монтаж (работы + материалы),
• оборудование с байпасом выглядит компактнее и эстетичнее в сравнении с классической схемой обвязки,позволяет в процессе эксплуатации регулировать подмес, тем самым оптимизируя жёсткость очищенной воды и расход таблетированной соли,
• позволяет проводить обслуживание и длительные ремонты оборудования без прекращения подачи воды потребителям,
• при обвязке заменяет (минимум):

  - 3 крана с разборным соединением 3/4” (d25/d32)

  - 2 тройника 3/4” (d25/d32)

  - 2 уголка 3/4” (d25/d32)

  - трубопровод 50 см 3/4” (d25/d32)

РАЗМЕРЫ

БЕЗ БАЙПАСА С БАЙПАСОМ

МОДЕЛЬ

системы очистки воды

Размеры (допускаются отклонения), см

L

W

H1

H2

H3

S1

S2

D

TWG 0844-VR5D-034V

TWG 0844-VR5D-034VB

60

25

31

124

112

88

34

34

21

TWG 1054-VR5D-034V

TWG 1054-VR5D-034VB

65

28

40

152

139

88

34

34

27

TWG 1252-VR5D-034V

TWG 1252-VR5D-034VB

70

31

43

147

134

88

34

34

32

СРАВНЕНИЕ ФИЛЬТРУЮЩИХ ЗАГРУЗОК

НАИМЕНОВАНИЕ

ЧТО УДАЛЯЕТ

ЖО

Fe

Mn

H2S

ПМО

ПМО+

ОМЧ

Экобрайт УМЯГЧЕНИЕ

Экобрайт КОМПЛЕКС Стандарт

Экобрайт КОМПЛЕКС Стандарт Б

Экобрайт КОМПЛЕКС Органик

Экобрайт КОМПЛЕКС Органик Б

Экобрайт КОМПЛЕКС Органик Плюс

Экобрайт КОМПЛЕКС Органик Плюс Б

ПДК

Жо

жёсткость

≤ 7,0 мг-экв/л

Fe

железо

≤ 0,3 мг/л

Mn

марганец

≤ 0,1 мг/л

H2S

сероводород

≤ 0,03 мг/л

Cl2

хлор свободный

≤ 0,1 мг/л

ПМО

перманганатная окисляемость не более 8 мгО2/л

≤ 5,0 мгО2/л

ПМО+

перманганатная окисляемость не более 18 мгО2/л

≤ 5,0 мгО2/л

ОМЧ

общее микробное число

≤ 50 КОЕ/мл

ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Регенерация

по расходу

Подача реагента

нисходящая

Рабочая температура воды

5 … 40ОС

Подключение вход/выход

¾'рв

Подключение сброс

¾”рн или штуцер 14мм

Электропитание блока питания

100–240 VAC, 50Гц

Электропитание блока управления

12 VDC 1,5A

Возможность подключения байпаса TWG BP-034

есть
