TWG VR5D-100V

ОПИСАНИЕ

Блок управления TWG VR5D-100V имеет подключение 1” (резьба наружняя), применяется в коттеджных системах очистки воды производительностью до 2,7 м3/ч. Предназначен для автоматизации регенерации фильтрующих материалов за счёт взрыхления и подачи раствора таблетированной соли (реагентная технология очистки воды). Максимальный расход воды для промывки не превышает 1,6 м3/ч (этого достаточно для промывки фильтрующих загрузок из серии Экобрайт КОМПЛЕКС и Экобрайт УМЯГЧЕНИЕ для корпусов фильтров TWG FRP1665 и менее). В процессе регенерации задержанные загрязнения вымываются из фильтрующей загрузки вместе с потоком сбрасываемой в дренаж воды. Регенерация осуществляется по заданному алгоритму с привязкой к расходу воды.

Переключение потоков внутри блока управления TWG VR5D-100V осуществляется за счёт пакета дисков. Диск, подверженный абразивному износу, изготовлен из химически стойкой сверхпрочной керамики. В блоке управления TWG VR5D-100V предусмотрено 5 циклов работы:

цикл

значение по умолчанию

время отложенной регенерации

02:00

цикл 1

фильтрация

6,0 м3

цикл 2

обратная промывка

15 мин

цикл 3 солевая и медленная промывка 60 мин цикл 4 быстрая промывка 10 мин цикл 5 заполнение солевого бака 7 мин

Гибкие настройки каждого цикла регенерации блока управления, расширенная комплектация, эргономика и высокая надёжность элементной базы позволяют управлять процессом очистки воды с максимальным комфортом для потребителей.

Опционально возможно оснащение блока управления TWG VR5D-100V байпасом TWG BP-100

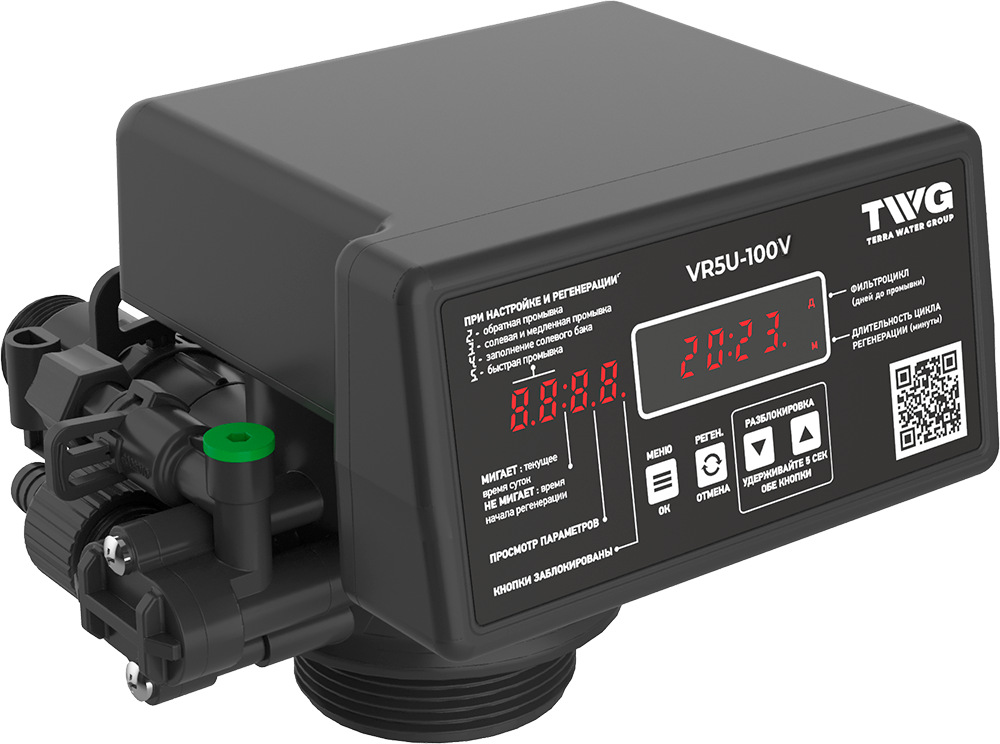

ВНЕШНИЙ ВИД БЛОКА УПРАВЛЕНИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ

БЕЗ БАЙПАСА С БАЙПАСОМ

ПАНЕЛЬ УПРАВЛЕНИЯ

кнопка Назначение Реакция на нажатие кнопок и их комбинаций

МЕНЮ

Переключение из режима 'ПРОСМОТР параметра ' в режим 'РЕДАКТИРОВАНИЕ параметра'

ОК Подтверждение значения отредактированного параметра и выход из режима 'РЕДАКТИРОВАНИЕ параметра' в режим 'ПРОСМОТР параметра' РЕГЕН. При нахождении в режиме 'ФИЛЬТРАЦИЯ' при нажитии кнопки происходит переход в режим 'РЕГЕНЕРАЦИЯ' ОТМЕНА При нахождении в режиме 'ПРОСМОТР параметра' при нажитии кнопки происходит возврат в режим 'ФИЛЬТРАЦИЯ' ОТМЕНА При нахождении в режиме 'РЕДАКТИРОВАНИЯ параметра' происходит возврат в режим 'ПРОСМОТР параметра' без сохранения значения отредактированного параметра ОТМЕНА При нахождении в режиме 'РЕГЕНЕРАЦИЯ' происходит отмена текущего цикла регенерации и переход на следующий цикл

навигация При нахождении в режиме 'ПРОСМОТР параметра' обеспечивает навигацию по МЕНЮ ПАРАМЕТРОВ редактирование

При нахождении в режиме 'РЕДАКТИРОВАНИЯ параметра' обеспечивает редактирование значения параметра в меньшую или большую сторону

разблокировка Одновременное нажатие и удержание ▲ и ▼ в течении 5 секунд обеспечивает РАЗБЛОКИРОВКУ клавиатуры
